كيفية تحديد حجم نظام تسليم الشحوم التلقائي

هل سئمت من لعب لعبة "تخمين هذا الصرير" مع أجهزتك، وتتساءل عما إذا كانوا يريدون المزيد من الدهون أم مجرد الاهتمام؟ يؤدي سوء تقدير مواد التشحيم إلى تحويل الصيانة الروتينية إلى لعبة تخمين صاخبة وفوضوية ومكلفة.

تعلم كيفية تحديد حجم نظام توصيل الشحوم التلقائي الخاص بك بشكل صحيح، بحيث يحصل كل محمل على ما يكفي من التشحيم، مدعومًا بإرشادات موثوقة منالمختبر الوطني للطاقة المتجددة.

🔧 فهم المكونات الرئيسية لأنظمة توصيل الشحوم الأوتوماتيكية

يبدأ الحجم الصحيح بمعرفة كل جزء أساسي من النظام. تساعدك المعرفة الواضحة بالمضخات وأجهزة القياس والخطوط وأجهزة التحكم على تصميم تشحيم آمن وفعال.

استخدم مسارات تدفق بسيطة وأجزاء مثبتة الكفاءة حتى يوفر نظامك التلقائي كمية الشحوم المناسبة مع القليل من الهدر أو التوقف عن العمل.

1. وحدة المضخة المركزية

تخلق المضخة ضغطًا على النظام وتخزن الشحوم. اختر السعة والضغط ليتناسبا مع طول الخط ودرجة الشحوم وعدد نقاط التشحيم.

• التحقق من حجم الخزان
• تأكيد تصنيف الضغط الأقصى
• تطابق الجهد والضوابط

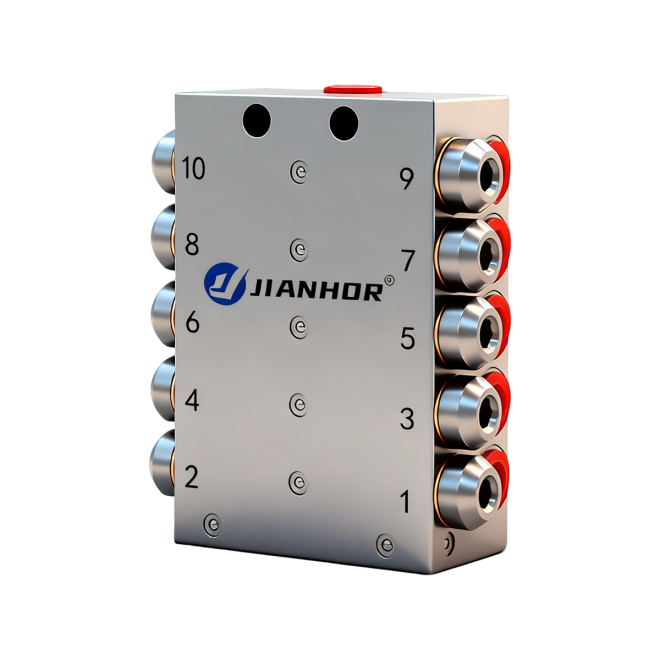

2. قياس الحاقنات والصمامات المقسمة

تعمل الحاقنات وصمامات التقسيم على تقسيم الشحوم إلى جرعات ثابتة لكل محمل. تحافظ على التدفق بشكل متساوٍ، حتى عند تغير الضغط الخلفي.

3. أنابيب وخراطيم التوزيع

تحمل الأنابيب والخراطيم الشحوم من المضخة إلى كل نقطة. القطر والطول الصحيحان يقللان من فقدان الضغط ويحافظان على ثبات التسليم.

• استخدم الخطوط الرئيسية القصيرة عندما يكون ذلك ممكنًا
• التقليل من الانحناءات الحادة
• حماية الخراطيم من التأثير والحرارة

4. أجهزة التحكم والمراقبة

تحدد وحدات التحكم الإلكترونية أوقات الدورة وتراقب الإنذارات. تؤكد مفاتيح الضغط ومؤشرات الدورة أن كل نقطة ترى الشحوم في كل دورة.

• زمن دورة البرنامج
• سجل تاريخ الخطأ
• رابط لمصنع PLC إذا لزم الأمر

📏 حساب حجم الشحوم المطلوب لمعداتك

لتحديد حجم نظام توصيل الشحوم التلقائي، قم أولاً بحساب احتياجات الشحوم اليومية. استخدم حجم المحمل والسرعة ودورة العمل لتعيين حجم خط الأساس.

ثم اضبطه ليناسب البيئات القاسية، أو التحميل الناتج عن الصدمات، أو الظروف شديدة الاتساخ. وهذا يساعد على تجنب كليهما ضمن- والإفراط في التشحيم.

1. تحديد جميع نقاط التشحيم

قم بإدراج كل المحامل، والشريحة، والمحور. سجل الموقع والنوع وساعات العمل. يشكل هذا الأساس لخطة حجم الشحوم الإجمالية.

2. تقدير الشحوم لكل نقطة

استخدم مخططات OEM أو الصيغ البسيطة بناءً على قطر المحمل وعرضه. اضرب حجم اللقطة في الدورات اليومية للحصول على الطلب اليومي.

• اتبع جداول OEM عندما تكون متاحة
• زيادة للمناطق الرطبة أو المتربة
• توثيق جميع الافتراضات

3. تحليل إجمالي الطلب على النظام

اجمع كل نقاط التشحيم للعثور على إجمالي الشحوم اليومية ولكل دورة. يرشد هذا الشكل حجم المضخة وسعة الخزان.

4. تحقق من فترات إعادة الملء مقابل حجم الخزان

اقسم حجم الخزان على الطلب اليومي للعثور على فترات إعادة الملء. بالنسبة لمعظم النباتات، اهدف إلى ترك 1-4 أسابيع بين عمليات إعادة التعبئة.

• الفواصل الزمنية الأطول تقلل من المخاض
• وقت طويل جدًا يمكن أن يؤدي إلى شيخوخة الشحوم
• تحقيق التوازن بين وقت التشغيل والنضارة

⏱️ تحديد فترات التشحيم المثلى ومعدلات إخراج النظام

الحجم الجيد للنظام يربط كمية الشحوم بالتوقيت الصحيح. اللقطات القصيرة والمتكررة تحافظ على برودة المحامل وتقلل من تبييض الشحوم.

اضبط الفواصل الزمنية أثناء مراجعة درجة حرارة المحمل والاهتزاز وحالة الشحوم أثناء التشغيل المبكر للنظام.

1. قم بتعيين الفاصل الزمني الأساسي من بيانات OEM

ابدأ بالفاصل الزمني لإعادة التشحيم الذي اقترحته الشركة المصنعة للمعدات. قم بتحويل الجدول الزمني اليدوي إلى دورات أوتوماتيكية أصغر وأكثر تكرارًا لتزييت أكثر سلاسة.

2. غرامة-ضبط باستخدام ظروف التشغيل

قم بتقصير الدورات للمواقع عالية السرعة أو الساخنة أو المتسخة. قم بتمديد الفواصل الزمنية للأجزاء البطيئة المحملة بشكل خفيف مع محيط مستقر ونظيف.

• مراقبة ارتفاع الحرارة
• انتبه للتسرب
• اضبطه بخطوات صغيرة

3. قم بمطابقة مخرجات المضخة لكل دورة

اضبط المضخة لتوصيل الشحوم المطلوبة لكل دورة فقط. استخدم اختبارات ضغط النظام ومؤشرات الحاقن لتأكيد الإخراج الحقيقي.

🧮 مطابقة سعة المضخة وطول الخط وعدد نقاط التشحيم

بمجرد معرفة الحجم والفواصل الزمنية، قم بمطابقة حجم المضخة مع تخطيط الأنابيب وعدد النقاط. وهذا يتجنب الضغط المنخفض والمحامل المتعطشة.

خطط للتوسع المستقبلي من خلال ترك منافذ احتياطية وهامش في سعة المضخة.

1. حدد المضخة والخزان المناسبين

اختر مضخة تلبي ذروة التدفق والضغط بهامش أمان. وحدة مثلمضخة تزييت كهربائية DBT سعة 8 لتريناسب العديد من الأنظمة متوسطة الحجم.

2. تحقق من فقدان ضغط الخط الرئيسي

استخدم طول الخط والقطر ودرجة الشحوم لتقدير انخفاض الضغط. حافظ على الضغط عند الحاقن الأخير أعلى من الحد الأدنى لقيمة العمل.

• زيادة حجم الخط إذا كانت الخسارة عالية
• تقسيم المسافات الطويلة إلى مناطق
• الحد من إجمالي الانحناءات والتجهيزات

3. نقاط الرصيد لكل منطقة

قم بتجميع نقاط التشحيم حسب المسافة والحمل. قم بتعيين خط الإمداد أو صمام التقسيم الخاص بكل مجموعة للحفاظ على اتساق التدفقات.

🏭 عندما تكون في شك، اختر أنظمة موثوقة من JIANHOR

يكون الحجم الصحيح أسهل عندما تبدأ بالمكونات التي أثبتت جدواها. تقدم JIANHOR المضخات، والحاقن، والصمامات المصممة لإنتاج ثابت وقابل للتكرار.

يمكنك مزج الوحدات ومطابقتها لتناسب الآلات الصغيرة أو المصانع الكبيرة - الشبكات الواسعة مع مسارات ترقية واضحة.

1. حلول متكاملة وقابلة للتطوير

استخدم المضخات والصمامات وعناصر التحكم المتطابقة من مصدر واحد لتقليل مخاطر التصميم وتبسيط قطع الغيار والتدريب والوثائق.

• واجهات موحدة
• التوسع السهل
• بيانات الأداء المتسقة

2. دعم حجم التطبيق

يمكن لخبراء التطبيقات المساعدة في مراجعة نقاط التشحيم وأوقات الدورات والتخطيط. أنها توفر فحوصات واقتراحات الحجم قبل التثبيت.

3. التركيز على الموثوقية على المدى الطويل

تساعد المواد المتينة والممرات الداخلية النظيفة والتشخيصات الواضحة على تقليل وقت التوقف عن العمل. غالبًا ما يتم سداد النظام ذو الحجم الجيد بسرعة من خلال حالات الفشل الأقل.

الاستنتاج

إن تحديد الحجم الصحيح لنظام توصيل الشحوم التلقائي يعني مطابقة حجم الشحوم والفواصل الزمنية والضغط مع كل نقطة تشحيم. ابدأ من بيانات المعدات الحقيقية والمكونات البسيطة والمثبتة.

قم بمراجعة سلوك النظام بعد بدء التشغيل وضبطه تدريجيًا. باستخدام التصميم الصحيح، يمكنك تقليل حالات الفشل، وتقليل العمل اليدوي، والحفاظ على تشغيل الآلات لفترة أطول.

الأسئلة المتداولة حول توصيل الشحوم تلقائيًا

1. كيف أعرف أن حجم النظام التلقائي الخاص بي صحيح؟

يجب أن تعمل المحامل عند درجة حرارة ثابتة دون زيادة في الضوضاء، ويجب ألا ترى تجويعًا للشحوم أو تسربًا كبيرًا حول موانع التسرب.

2. كم مرة يجب أن أقوم بضبط فترات التشحيم؟

بعد بدء التشغيل، قم بمراجعة البيانات أسبوعيًا للشهر الأول. بمجرد استقرار الحالة، قد تحتاج فقط إلى تغييرات صغيرة كل ستة إلى اثني عشر شهرًا.

3. هل يمكنني توسيع نظامي لاحقًا إذا قمت بإضافة المزيد من الأجهزة؟

نعم. تخطيط القدرة الاحتياطية في خطوط إنتاج المضخات والتوزيع. استخدم منافذ حاقن إضافية أو أقسام مقسمة مخصصة للنقاط المستقبلية.

4. هل يستحق التشحيم الأوتوماتيكي للمعدات الصغيرة؟

يمكن أن يكون كذلك، خاصة بالنسبة للمحامل التي يصعب الوصول إليها أو الحرجة. حتى النظام المدمج يقلل من فقدان التشحيم ويحسن السلامة.
